התקנת חדר התדרוך מקלה עליך להגדיר, לנהל ולהשתמש בחדר כדי לספק מפגשי הדרכה וחינוך לקבוצות של אנשים. אם המגיש נמצא בחדר או מתקשר ממקום מרוחק, המשתתפים זוכים לחוויה טובה ומרתקת.
התקנת חדר התדרוך כוללת את מצבי החדר המוגדרים מראש הבאים המתאימות לתרחישים שונים.
-
מצב מגיש מקומי:
-
. המגיש נמצא בחדר מצב זה גם מכסה את המקרה כשמישהו בקהל המקומי שואל שאלה (Q & A).
-
אם החלפת המתג האוטומטית מופעלת (ברירת מחדל), ההתקן עובר למצב זה כאשר מצלמת המגיש מזהה מגיש בחדר.
-
שולח וידאו ממצלמת המגיש לקצה הרחוק. ב-Q & מקרה: שולח וידאו עם מסך מפוצל ממצלמת המגיש והאדם ששואל את השאלה ( מצלמת הקהל) לקצה הרחוק.
-
הצגת המגיש המרוחק ותצוגת המצגת מציגות את המצגת, אם בכלל.
-
התצוגה ' קהל מרוחק ' מציגה את המשתתפים המרוחקים שמתקשרים מאתרים שונים.
-
-
מצב מגיש מרוחק:
-
. המגיש מתקשר
-
אם החלפת המתג האוטומטית מופעלת (ברירת מחדל), התקן החדר עובר למצב זה כאשר מצלמת המגיש אינה מזהה מגיש בחדר.
-
שולח וידאו ממצלמת הקהל לקצה הרחוק.
-
צג המגיש המרוחק מציג את המגיש שמתקשר ואתרים מרוחקים אחרים (ניתן לקבוע את הפריסה באופן מקומי).
-
שתי התצוגות ותצוגת הקהל המרוחק מציגות את המצגת, אם בכלל.
-
-
מצב דיון:
-
לדיונים בין אתרים שונים. . מגיש מקומי נמצא בחדר
-
השתמש תמיד בבקר המגע כדי להפעיל מצב זה.
-
שולח וידאו ממצלמת הקהל לקצה הרחוק.
-
צג המגיש המרוחק מציג את האתרים המרוחקים המהווים חלק מהדיון (ניתן לקבוע את הפריסה באופן מקומי).
-
שתי התצוגות ותצוגת הקהל המרוחק מציגות את המצגת, אם בכלל.
-
כיוונון חדר התדרוך זמין כתבנית סוג חדר. כאשר אתה מתקין חדר באמצעות תבנית, מתבצעת הדחיפה של קבוצת תצורות למכשיר באופן אוטומטי. חשוב שהחדר מוגדר כראוי, וכי המצלמות והמסכים מחוברים בדיוק כפי שצוין. אחרת, התצורות לא יתאימו לחדר.
הבדלים בין הכיתות לחדר התדרוך
גם חדר הכיתות והתדרוך הם תבניות מסוג חדרים. כיוונון הכיתות גמיש יותר מהכיוונון של חדר התדרוך בנוגע למספר המסכים וכיצד הפריסה מופצת על המסכים. כמו כן, מוצרים נוספים תמיכה בכיתה.
כיתה:
-
מוצרים נתמכים: Codec EQ, Codec Plus, Codec Pro, SX80, חדר 55 כפול, חדר 70, חדר 70 G2, MX700, MX800, ו MX800 כפול
-
ניתן להשתמש במספר כלשהו של מסכי שההתקן תומך בהם, בדרך כלל שניים או שלושה. השתמש בהגדרות ' צג הווידיאו ' כדי להגדיר את התפלגות הפריסות במסכים אם אופן הפעולה המהווה ברירת מחדל אינו ממלא את דרישותיך.
מקום לתדרוך:
-
מוצרים נתמכים: Codec Pro, SX80, חדר 70 G2, MX700, MX800, ו MX800 כפול
-
הכיוונון דורש שלושה מסכים, והפריסות במסכים מוגדרות מוגדרים מוגדרת מוגדר (וקבוע) כדי להתאים לתרחיש מסוים זה.
ציוד דרוש

אחד מרכיבי ה-codec הבאים או התקנים משולבים:
-
Codec Pro, SX80
-
חדר 70 יחיד G2, חדר 70 כפול G2, MX700, MX800, MX800 כפול
שלושה מסכי:
-
צג המגיש המרוחק: מסך ראשון, הממוקם בחזית. עבור התקנים משולבים עם שני מסכים, המסך השמאלי הוא צג המגיש המרוחק.
-
תצוגת מצגת: המסך השני, הממוקם בחזית. עבור התקנים משולבים עם שני מסכים, המסך הימני הוא צג המצגת.
-
תצוגה של קהל מרוחק: מסך שלישי, הממוקם בצד או בגב, כך שמגיש מקומי יוכל לראות את הקהל המרוחק.
שתי מצלמות:
-
מצלמה הקהל: השתמש במצלמה משולבת עבור התקנים כי יש את זה. עבור התקנים אחרים, אנו ממליצים על מצלמה Quad או SpeakerTrack 60 מצלמה. אנו ממליצים על מצלמה שתומכת במעקב אחר רמקולים, אך ניתן גם להשתמש במצלמה ללא יכולות מעקב אחר רמקולים.
-
מצלמה המגיש: 4K PTZ או Precision 60 מצלמה עם מעקב מופעל זמין.
מיקרופונים
-
אנו ממליצים על מיקרופון תקרה לכיסוי טוב של החדר. ניתן גם להגדיר פתרונות מיקרופון אחרים.
רמקולים
-
השתמש ברמקולים המשולבים עבור התקנים שהתקבלו. עבור התקנים אחרים, אנו ממליצים על רמקולים סטריאופוניים באיכות טובה הממוקמים בסמוך לתצוגת המצגת ולהציג את המגיש המרוחק בחזית החדר.
הבקר של Cisco touch
חדר תדרוך מגבלות התקנה
כיוונון חדר התדרוך אינו תומך בפונקציונליות זו:
-
שמע כיווני
-
הצמד ללוח ציור
התקנת חדר תדרוך
חבר את המצלמות והמסכים למכשיר כפי שמוצג בדיאגרמות. לאחר שהדיאגרמה מבטיחה שהתצורות הנדחפות אוטומטית למכשיר בעת בחירה בתבנית סוג חדר התדרוך, התאם את התקנת החדר הממשית.
Codec Pro: לחבר כבלים
אם המצלמה הקהל הוא SpeakerTrack 60 מצלמה, לחבר אותו למצלמות כניסות 1 ו-2 (HDMI) על ה-codec.
SX80: חיבור כבלים
אם המצלמה הקהל הוא SpeakerTrack 60 מצלמה, לחבר אותו למצלמות כניסות 1 ו-2 (HDMI) על ה-codec.

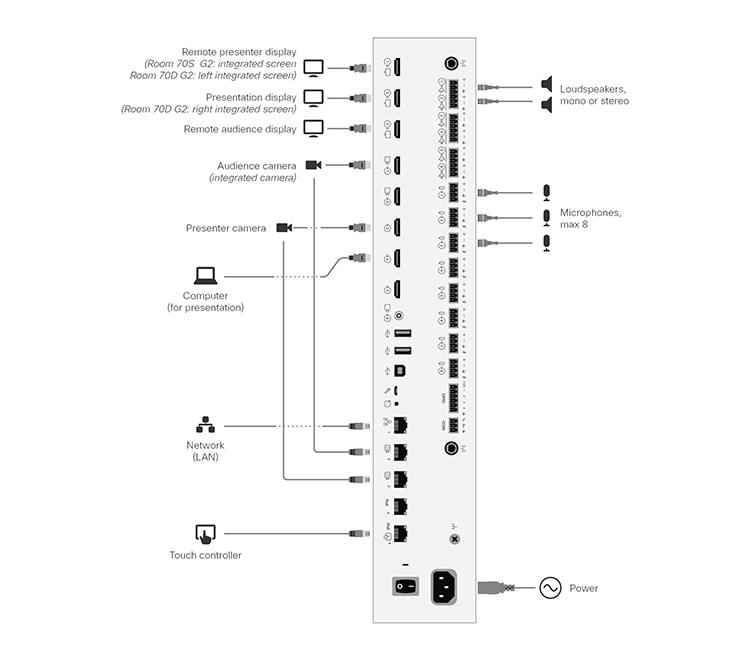

חדר 70 יחיד G2 וחדר 70 כפול G2: חיבור כבלים
שמור את כל הכבלים preconnected, כולל את הכבלים עבור המצלמה והמסכים משולבים, כפי שנמסר מהמפעל. עליך רק לחבר את המסכים והמצלמות החיצוניים.
מסכים חיצוניים ומצלמות:
-
הצגת קהל מרוחק (עבור חדר 70 יחיד וחדר 70 Dual g2)
-
הצגת מצגת (עבור חדר 70 יחיד G2)
-
מצלמה המגיש (עבור חדר 70 יחיד g2 ו-room 70 כפול g2)
MX700, MX800 וMX800 כפול: חבר כבלים
שמור את כל הכבלים preconnected, כולל את הכבלים עבור המצלמה והמסכים משולבים, כפי שנמסר מהמפעל. עליך רק לחבר את המסכים והמצלמות החיצוניים.
מסכים חיצוניים ומצלמות:
-
תצוגת קהל מרוחק (עבור MX700, MX800 וMX800 כפולה)
-
תצוגת מצגת (לMX800)
-
מצלמה המגיש (עבור MX700, MX800, ו MX800 כפול)
אם התקן ה-MX הוא התקן מצלמה יחיד, רק קלט מצלמה 1 משמש למצלמת הקהל. אם זה מכשיר המצלמה כפול, שתי כניסות המצלמה 1 ו-2 משמשים.
דוגמאות לסידור חדרים
דיאגרמות אלה מציגות דוגמאות לסידור המסכים, המצלמות והמיקרופונים והיכן למקם אנשים לצורך החוויה הטובה ביותר.
הגדיר את ההתקן
1 |
השתמש בבקר המגע כדי להפסיק לשתף את הווידאו ממצלמת המגיש . חשוב כי וידאו מן המצלמה המגיש אינו מוצג על מסך כלשהו בעת הגדרת חדר תדרוך. |
2 |
מהתצוגה ' לקוח ' ב -https://admin.webex.com , עבור לעמוד ' התקנים ' ולחץ על המכשיר ברשימה. תחת תמיכה , לחץ על פקדי התקן מקומי כדי להפעיל את ממשק האינטרנט של ההתקן המקומי. אם הגדרת משתמש Admin באופן מקומי במכשיר, באפשרותך לקבל ישירות את ממשק האינטרנט של ההתקן. פשוט פתח דפדפן אינטרנט והקלד https://<device ip או שם מארח >. |
3 |
עבור ' סידרת חדרים ', עבור להגדרות ופתח את הכרטיסייה ' תצורות '. לסדרת SX ו-MX, עבור לתצורות . לאחר מכן, עבור כל ההתקנים, נווט אל מקטע ולאחר מכן קבע את הפעולות הבאות:
לחץ על שמור כדי שהשינויים ייכנסו לתוקף. |
4 |
עבור סדרת חדרים, עבור אל ההגדרות , פתח את הכרטיסייה שמע ווידאו ולחץ על מסלול המגיש. עבור SX ו-MX Series, עבור לתוכנית ולחץ על קביעת תצורה. ... לאחר מכן, עבור כל ההתקנים, בצע את ההוראות בדף האינטרנט כדי להגדיר את התכונה PresenterTrack. תכונה זו מאפשרת למצלמה לעקוב אחר מגיש העובר על הבמה. |
5 |
עבור ' סידרת חדרים ', עבור להגדרות ופתח את הכרטיסייה ' תצורות '. לסדרת SX ו-MX, עבור לתצורות . לאחר מכן, עבור כל ההתקנים, נווט למצלמות ובחר אם להפעיל (ברירת מחדל) או לבטל את המעבר האוטומטי בין מצבי מגיש מקומי ומצב מציג מרוחק . ללא קשר להגדרה זו, מצב החדר לא ישתנה אוטומטית במצב ' דיון '. לחץ על שמור כדי שהשינויים ייכנסו לתוקף. |
6 |
עבור סדרת חדרים, עבור אל הגדרות ופתח את הכרטיסייה סוגי חדרים. לסדרת SX ו-MX, עבור אל . לאחר מכן, עבור כל ההתקנים, לחץ על התמונה הממוזערת של התדרוך כדי לדחוף את התצורה המתאימה להתקן. |
מעבר בין מצבי חדר
מעבר בין מצבי חדר ( מגיש מקומי, מגיש מרוחק, דיון ), הרומז כי מקורות קלט מצלמה ופריסות מסך מרוחקות ומקומיות משתנות, ניתן לבצע בשתי דרכים:
-
באופן ידני, באמצעות הלחצנים בבקר המגע.
-
באופן אוטומטי, בהתבסס על מי שמדבר ואם מגיש מקומי קיים על הבמה. החלפה אוטומטית מתבצעת רק בין מצבי המגיש המקומי ומצב המגיש המרוחק. מצב החדר אינו משתנה באופן אוטומטי אם המצב הנוכחי הוא ' דיון '.
מיתוג אוטומטי נתמך רק כאשר התכונה PresenterTrack מופעלת (מצלמות PresenterTrack זמינות להגדיר כTrue).
מיתוג אוטומטי מרמז על:
-
ההתקן עובר למצב המגיש המקומי כאשר אדם מזוהה באזור PresenterTrack trigger.
-
המכשיר עובר למצב המגיש המרוחק כאשר המגיש המקומי, שעוקב אחריו, עוזב את הבמה.
-
אם מישהו בקהל המקומי שואל שאלה כאשר ההתקן נמצא במצב מגיש מקומי, ההתקן שולח וידאו עם מסך מפוצל המציג הן את המגיש והן את האדם ששואל את השאלה. התנהגות זו דורשת מצלמה Quad או SpeakerTrack 60 מצלמה כמצלמת הקהל, והמעקב אחר רמקולים מופעל.
