Комплекти настінного кріплення

Кожне настінне кріплення є унікальним для вашої моделі телефона й не може використовуватися для іншого телефона. Якщо ви плануєте прикріпити телефон до стіни, придбайте комплект для настінного монтажу, який відповідає вашому телефону.

Щоб отримати номери деталей та іншу додаткову інформацію, зверніться до паспортів моделі телефону:

Щоб перевірити, яка у вас модель мультиплатформенного телефону, натисніть Додатки the Settings hard key і виберіть Статус > Інформація про продукт. У полі Номер моделі вказано номер моделі вашого телефона.

Таблиця 1. Комплекти настінного кріплення для Cisco IP Phone серії 7800

Cisco IP Phone

Комплект для настінного монтажу Cisco

IP-телефон Cisco 7811

Запасний комплект для настінного монтажу для IP-телефона Cisco 7811

(CP-7811-WMK=)

IP-телефони Cisco 7821 і 7841

Запасний комплект для настінного монтажу для IP-телефона Cisco серії 7800

(CP-7800-WMK=)

IP-телефон Cisco 7861

Запасний комплект для настінного монтажу для IP-телефона Cisco 7861

(CP-7861-WMK=)

Таблиця 2. Комплекти настінного кріплення для Cisco IP Phone серії 8800

Cisco IP Phone

Комплект для настінного монтажу Cisco

Примітки

IP-телефони Cisco 8811 і 8841

Запасний комплект для настінного монтажу для IP-телефона Cisco серії 8800

(CP-8800-WMK)

IP-телефони Cisco 8851 і 8861

Запасний комплект для настінного монтажу для IP-телефона Cisco серії 8800

(CP-8800-WMK)

Цей комплект для настінного монтажу не можна використовувати з клавішною приставкою.

IP-телефони Cisco 8851 і 8861

Запасний комплект для настінного кріплення для серії Cisco IP Phone 8800 з одним модулем розширення на 36 клавіш

(СР-8800-БЕКЕМ-ВМК)

Цей комплект настінного кріплення доступний для Cisco IP Phone 8851 і 8861, оскільки лише ці телефони підтримують модуль розширення ключа.

IP-телефони Cisco 8851 і 8861

Запасний комплект для настінного монтажу для IP-телефонів Cisco серії 8800 з однією 28-клавішною приставкою (можна використовувати замок)

(CP-8800-A-KEM-WMK)

Цей комплект настінного кріплення доступний для Cisco IP Phone 8851 і 8861 з модулем розширення ключа. Його можна використовувати із замком.

IP-телефони Cisco 8845 і 8865

Запасний комплект для настінного монтажу для IP-телефонів Cisco серії 8800 Video

(CP-8800-VIDEO-WMK=)

Цей комплект для настінного монтажу доступний лише для IP-телефонів Cisco 8845 і 8865. Його можна використовувати із замком, але не можна використовувати з клавішною приставкою.

Компоненти настінного кріплення

Комплект для настінного монтажу можна встановлювати на більшості поверхонь, зокрема з бетону, цегли й подібних твердих матеріалів. Але елементи з комплекту для настінного монтажу призначені лише для гіпсокартону. Якщо ви встановлюєте телефон на інших поверхнях, знадобляться відповідні шурупи й дюбелі.

Перш ніж установлювати комплект, переконайтеся, що потрібні компоненти є в наявності. Під час монтажу кожної моделі телефона користуйтеся цією таблицею та схемою, щоб перевірити вміст комплекту для настінного монтажу.

Запасний комплект настінного кріплення для IP-телефону Cisco IP 7811

Пункт

Компонент

A

4 гвинти з хрестовим шліцом M4 × 25 мм

B

4 дюбелі

C

2 саморізи M3 × 7 мм

D

1 настінний кронштейн

E

1 кронштейн для телефона

F

Один кабель Ethernet (200 мм)

Компоненти комплекту запасного настінного кріплення для Cisco IP Phone 7811

Запасний комплект настінного кріплення для серії Cisco IP Phone 7800

Пункт

Компонент

A

4 гвинти з хрестовим шліцом M8-18 × 1,25 дюйма

B

4 дюбелі

C

2 кріпильні гвинти M2,5 × 6 мм

D

1 кронштейн для телефона

E

1 настінний кронштейн

F

Один 6-дюймовий кабель Ethernet

Компоненти комплекту запасного настінного кріплення для серії Cisco IP Phone 7800

Запасний комплект настінного кріплення для IP-телефону Cisco IP 7861

Пункт

Компонент

A

4 гвинти з хрестовим шліцом M4 × 25 мм

B

4 дюбелі

C

2 саморізи M3 × 7 мм

D

1 кронштейн для телефона

E

1 настінний кронштейн

F

Один кабель Ethernet (200 мм)

Компоненти комплекту запасного настінного кріплення для Cisco IP Phone 7861

Запасний комплект настінного кріплення для серії Cisco IP Phone 8800

Пункт

Компонент

A

4 гвинти з хрестовим шліцом № 8-18 × 1,25 дюйма

B

4 дюбелі

C

2 саморізи K30 × 8 мм

D

1 кронштейн для телефона

E

1 настінний кронштейн

F

Один 6-дюймовий кабель Ethernet

Компоненти комплекту запасного настінного кріплення для серії Cisco IP Phone 8800

Запасний комплект настінного кріплення для серії Cisco IP Phone 8800 з одним модулем розширення на 28 клавіш (закривається)

Пункт

Компонент

A

6 гвинтів із хрестовим шліцом № 8-18 × 1,25 дюйма

B

6 дюбелів

C

3 саморізи K30 × 8 мм

D

1 кронштейн для телефона

E

1 настінний кронштейн

F

Один 6-дюймовий кабель Ethernet

G

1 ключ, якщо кронштейн містить додатковий замок

Компоненти комплекту запасного настінного кріплення для серії Cisco IP Phone 8800 з одним модулем розширення на 28 клавіш (закривається)

Запасний комплект настінного кріплення для серії Cisco IP Phone 8800 з одним модулем розширення на 36 клавіш

Пункт

Компонент

A

6 гвинтів із хрестовим шліцом № 8-18 × 1,25 дюйма

B

6 дюбелів

C

3 саморізи K30 × 8 мм

D

1 кронштейн для телефона

E

1 настінний кронштейн

F

Один 6-дюймовий кабель Ethernet

Компоненти комплекту запасного настінного кріплення для серії Cisco IP Phone 8800 з одним модулем розширення на 36 клавіш

Запасний комплект настінного кріплення для серії Cisco IP Phone 8800 Video

Пункт

Компонент

A

4 гвинти з хрестовим шліцом № 10-12 × 1 дюйм

B

4 дюбелі

C

2 кріпильні гвинти № 4-40 × 1/4 дюйма

D

1 кронштейн для телефона

E

1 настінний кронштейн

F

Один 6-дюймовий кабель Ethernet

G

1 ключ, якщо кронштейн містить додатковий замок

H

1 гвинт для листового металу (не показано)

Компоненти комплекту запасного настінного кріплення для серії Cisco IP Phone 8800 Video

Встановіть запасний комплект настінного кріплення

Перш ніж установлювати комплект для настінного монтажу, переконайтеся, що поруч є робоче підключення Ethernet. Якщо телефон закриває конектор, конектор повинен бути врівень зі стіною або заглиблений у неї.

Виконайте установку в такому порядку:

  • Прикріпіть настінний кронштейн до стіни.

  • Прикріпіть кронштейн телефона до телефона.

  • Приєднайте кабелі до телефона.

  • Прикріпіть телефон до настінного кронштейна.

Прикріпіть настінний кронштейн до стіни.

Кожен комплект для настінного монтажу дещо відрізняється від інших, тому проаналізуйте відповідний приклад, коли кріпитимете кронштейн до стіни.

Перш ніж почати

Вам знадобиться по одному предмету з перелічених нижче:

  • Викрутка з хрестовим шліцом № 2.

  • Рівень

  • Олівець

1

Тримайте кронштейн притиснутим до стіни, стрілкою догори.

2

Вирівняйте кронштейн за допомогою рівня.

3

Позначте олівцем місця для отворів під шурупи.

4

Відцентруйте дюбель над позначкою, зробленою олівцем, і за допомогою викрутки з хрестовим шліцом № 2 притисніть дюбель до стіни. Вкрутіть дюбель за годинниковою стрілкою в стіну, щоб він був у один рівень із нею.

5

Використовуйте шурупи з комплекту й викрутку з хрестовим шліцом № 2 для кріплення кронштейна до стіни дюбелями.

Приклади настінного кронштейна, прикріпленого до стіни

Далі на схемі показано, як прикріпити настінний кронштейн для IP-телефонів Cisco серій 7800 і 8800 до стіни.

Далі на схемі показано, як прикріпити до стіни настінний кронштейн IP-телефона Cisco серії 8800 із клавішною приставкою.

Далі на схемі показані кроки 2–5 для прикріплення настінного кронштейна для IP-телефонів Cisco серій 8845 і 8865 до стіни.

Прикріпіть кронштейн телефона до телефона.

Перш ніж прикріпити телефон до стіни, прикріпіть кронштейн телефона до телефона. Кронштейн телефона прикріплює телефон до настінного кронштейна й утримує вагу телефона. Переконайтеся, що кронштейн телефона надійно прикріплений до телефона. Оскільки кожен телефон дещо відрізняється від інших, дивіться відповідний приклад.

Перш ніж почати

Візьміть викрутку з хрестовим шліцом № 1.

1

Залишіть шнур слухавки або шнури гарнітури приєднаними, але витягніть усі інші шнури з бази телефона.

2

Прикріпіть кронштейн телефона до телефона. Вставте язички на кронштейні в монтажні язички на задній панелі телефона.

3

За допомогою викрутки з хрестовим шліцом № 1 закріпіть кронштейн телефона на телефоні за допомогою саморізів або кріпильних гвинтів.

Приклади кронштейна для телефону, прикріпленого до телефону

Приєднайте кабелі до телефона.

Прикріпіть телефонні кабелі до телефона, перш ніж установлювати телефон на стіну.

1

Приєднайте кабель Ethernet до мережевого порту 10/100/1000 SW та до настінного гнізда.

2

(Необов'язково) Підключіть кабель до порту комп'ютера 10/100/1000 (доступ до ПК).

3

(Необов'язково) Підключіть шнур живлення до телефону та вставте шнур у затискачі поруч із портом ПК.

4

(Необов'язково) Якщо кабелі закінчуються всередині настінного кронштейна, підключіть кабелі до гнізд.

Прикріпіть телефон до настінного кронштейна.

Установивши настінний кронштейн на стіні, прикріпіть телефон разом із його кронштейном до настінного кронштейна. Переконайтеся, що телефон надійно прикріплено до настінного кронштейна. Оскільки кожен телефон дещо відрізняється від інших, дивіться відповідний приклад.

1

Вставте язички у верхній частині настінного кронштейна в прорізи на кронштейні телефона.

Кабелі, що закінчуються за межами кронштейнів, можна розмістити в отворах у нижній частині кронштейна, по одному кабелю на отвір.

2

Сильно втисніть телефон у настінний кронштейн і посуньте телефон униз. Язички в кронштейні зафіксуються з клацанням.

Приклади Cisco IP Phone, що кріпиться до настінного кронштейна

На наступній схемі показано, як прикріпити IP-телефон Cisco серій 7800 і 8800 до настінного кронштейна.

На наступній схемі показано, як прикріпити IP-телефони Cisco 8845 і 8865 до настінного кронштейна.

На наступній схемі показано, як прикріпити IP-телефон Cisco серії 8800 із клавішною приставкою до настінного кронштейна.

Вийміть телефон із комплекту настінного кріплення

Настінний кронштейн має два виступи, які фіксують кронштейн на монтажній пластині телефона. Ці виступи потрібно вивільнити, перш ніж можна буде вийняти телефон із комплекту для настінного монтажу. Оскільки кожен телефон дещо відрізняється від інших, дивіться відповідний приклад.

Перш ніж почати

Візьміть дві викрутки з хрестовим шліцом або інші подібні інструменти діаметром 5 міліметрів або 3/16 дюйма.

1

Вставте викрутку або інший інструмент у лівий і правий отвори на кріпильній панелі телефона. Вставте на глибину приблизно 2 сантиметри (3/4 дюйма).

2

Натисніть усередину, щоб вивільнити виступи.

3

Підніміть телефон, щоб від’єднати його від настінного кронштейна, і потягніть до себе.

Приклади вимкнення фіксуючих язичків

Далі на схемі показано, як від’єднати фіксувальні виступи на IP-телефонах Cisco серій 7800 і 8800.

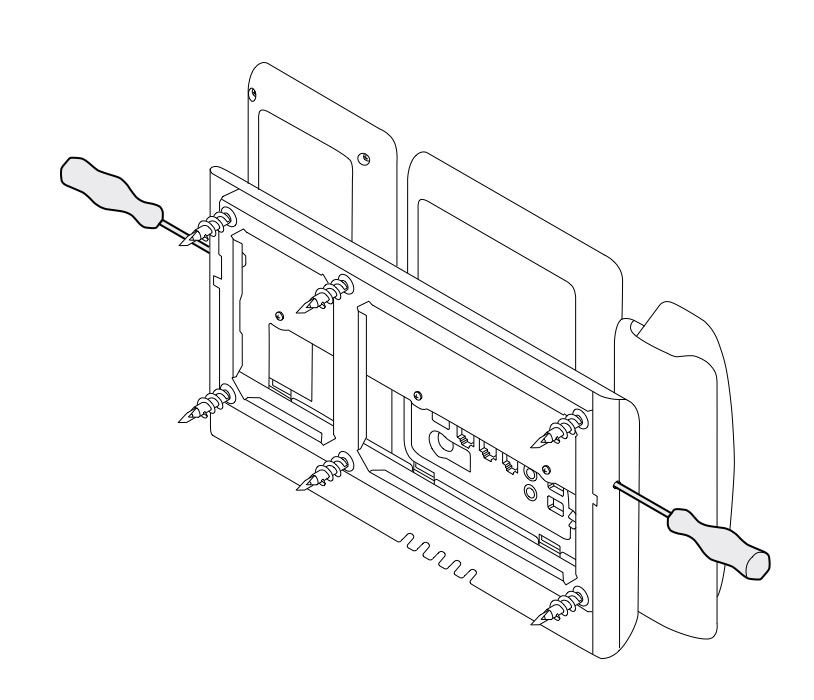

Далі на схемі показано, як від’єднати фіксувальні виступи на IP-телефонах Cisco серії 8800 із приєднаною клавішною приставкою.

Відрегулюйте підставку слухавки на телефоні

Кожен IP-телефон Cisco постачається з невеликою знімною вкладкою, розташованою в телефонній підставці. Ця вкладка визначає положення слухавки в підставці. Якщо телефон закріплено на стіні або якщо слухавка вислизає з підставки занадто легко, можливо, потрібно відрегулювати положення слухавки на цій вкладці.

Перш ніж почати

Візьміть монету або інший подібний предмет товщиною близько 1,75 мм (0,069 дюйма).

1

Зніміть слухавку з підставки. Помістіть край монети між опорою слухавки й пластиковою вкладкою. Зніміть вкладку, швидко обертаючи монету проти годинникової стрілки.

2

Поверніть вкладку на 180 градусів, щоб виступ був спрямований до вас, а гладка задня поверхня була спрямована вниз.

3

Тримайте виступ між двома пальцями, щоб кутові вирізи були спрямовані до вас.

4

Вирівняйте виступ із гніздом у підставці й рівномірно вставте виступ у гніздо. Після обертання виступу з його верхньої частини висунеться подовжувальна частина.

5

Поверніть слухавку на місце.
