La configurazione della sala briefing prevede le seguenti modalità predefinite che si adattano a diversi scenari.

Modalità relatore locale

  • Il relatore è in sala. Questa modalità copre inoltre l'evenienza che qualcuno in sala ponga una domanda (domande e risposte).

  • Se la commutazione automatica è abilitata (impostazione predefinita), il dispositivo passa a questa modalità quando telecamera del presentatore rileva la presenza di un relatore nella stanza.

  • Invia video dal telecamera del presentatore fino in fondo. Nel caso di domande e risposte: invia video a schermo diviso da telecamera del presentatore e la persona che pone la domanda ( telecamera del pubblico) fino all'estremità più lontana.

  • Entrambi display del presentatore remoto e il visualizzazione della presentazione mostrare la presentazione, se presente.

  • IL visualizzazione per pubblico remoto mostra i partecipanti remoti che chiamano da sedi diverse.

Modalità relatore remoto

  • Il relatore sta chiamando.

  • Se la commutazione automatica è abilitata (impostazione predefinita), il dispositivo della stanza passa a questa modalità quando telecamera del presentatore non rileva la presenza di un relatore nella stanza.

  • Invia video dal telecamera del pubblico fino in fondo.

  • IL display del presentatore remoto mostra il relatore che sta chiamando e altri siti remoti (è possibile decidere il layout localmente).

  • Entrambi visualizzazione della presentazione e il visualizzazione per pubblico remoto mostrare la presentazione, se presente.

Modalità discussione

  • Per discussioni tra siti diversi. Nella stanza c'è un presentatore locale.

  • Per attivare questa modalità utilizzare sempre il controller touch.

  • Invia video dal telecamera del pubblico fino in fondo.

  • IL display del presentatore remoto mostra i siti remoti che fanno parte della discussione (è possibile decidere il layout localmente).

  • Entrambi visualizzazione della presentazione e il visualizzazione per pubblico remoto mostrare la presentazione, se presente.

La configurazione della sala briefing è disponibile come modello di tipo di sala. Quando si configura una stanza utilizzando un modello, un set di configurazioni viene automaticamente inviato al dispositivo. È importante che la sala sia allestita correttamente e che le telecamere e gli schermi siano collegati esattamente come specificato. In caso contrario, le configurazioni non saranno adatte alla stanza.

I dispositivi dispongono di diverse modalità di telecamera intelligente: modalità Presentatore e Pubblico, Sala riunioni e Aula. Si sconsiglia di aggiornare la modalità della fotocamera mentre il dispositivo è impegnato in una chiamata o in una riunione. Ciò potrebbe causare problemi con l'interfaccia utente e la configurazione della telecamera.

Per cambiare la modalità della fotocamera su un dispositivo che sta partecipando a una chiamata, prima disconnettiti dalla chiamata, cambia la modalità della fotocamera, quindi unisciti nuovamente alla chiamata.

Differenze tra i modelli di tipologia di stanza

Presentatore e pubblico, sala riunioni, E classe sono modelli di tipologia di stanza.

Presentatore e pubblico

Si tratta dei modelli di tipologia di stanza più recenti per tali scenari. Aggiornamenti e miglioramenti successivi saranno disponibili solo per presentatore e pubblico.

  • Prodotti supportati:

    • Board Pro G2
    • Kit Equalizzatore per ambienti (Equalizzatore Codec), Kit Equalizzatore per ambienti X
    • Kit per la stanza Plus (Codec Plus), Kit per la stanza Pro (Codec Pro)
    • Room Bar Pro
    • Stanza 55 Dual, Stanza 70 e Stanza 70 G2

  • Rispetto alle configurazioni precedenti, questa soluzione semplifica la selezione manuale del layout, migliora il passaggio da una telecamera all'altra in base al rilevamento dell'attività vocale e migliora gli strumenti di diagnostica. È possibile utilizzare due o tre schermi.

Briefing room

  • Prodotti supportati:

    • Board Pro G2
    • Kit Equalizzatore per ambienti (Equalizzatore Codec), Kit Equalizzatore per ambienti X
    • Kit per stanze Pro (Codec Pro)
    • Room Bar Pro
    • Room 70 G2

  • L'installazione richiede tre schermi e i layout sugli schermi sono preconfigurati (e fissi) per adattarsi a quello scenario specifico.

Aula

IL classe l'installazione è più flessibile rispetto a sala riunioni impostazione relativa al numero di schermi e alla distribuzione del layout sugli schermi.

  • Prodotti supportati:

    • Board Pro G2
    • Kit Equalizzatore per ambienti (Equalizzatore Codec), Kit Equalizzatore per ambienti X
    • Kit per la stanza Plus (Codec Plus), Kit per la stanza Pro (Codec Pro)
    • Room Bar Pro
    • Stanza 55 Dual, Stanza 70 e Stanza 70 G2

  • È possibile utilizzare qualsiasi numero di schermi supportati dal dispositivo, in genere due o tre. Utilizzare le impostazioni del monitor video per configurare la distribuzione dei layout sugli schermi se il comportamento predefinito non soddisfa le proprie esigenze.

Attrezzatura richiesta

Uno dei seguenti dispositivi:

  • Board Pro G2

  • Kit Equalizzatore per ambienti (Equalizzatore Codec), Kit Equalizzatore per ambienti Pro (Codec Pro)

  • Room Bar Pro

  • Kit camera EQX, camera 70 singola G2, camera 70 doppia G2

Tre schermi:

  • Visualizzazione del relatore remoto: Primo schermo, posizionato nella parte anteriore. Nei dispositivi integrati con due schermi, lo schermo di sinistra è il display del relatore remoto.

  • Visualizzazione della presentazione: Secondo schermo, posizionato nella parte anteriore. Nei dispositivi integrati con due schermi, lo schermo destro è quello di presentazione.

  • Visualizzazione per il pubblico remoto: Terzo schermo, posizionato lateralmente o sul retro, in modo che un relatore locale possa vedere il pubblico remoto.

Due telecamere:

  • Telecamera del pubblico: Utilizzare la fotocamera integrata nei dispositivi che ne sono dotati. Per altri dispositivi, consigliamo la fotocamera Quad Camera o SpeakerTrack 60. Consigliamo una telecamera che supporti il tracciamento degli altoparlanti, ma è possibile utilizzare anche una telecamera senza questa funzionalità.

  • Telecamera del presentatore: Una telecamera PTZ 4K o Precision 60 con funzionalità di tracciamento del presentatore abilitata.

Microfoni:

  • Per una buona copertura della stanza, consigliamo un microfono da soffitto Cisco. È possibile configurare anche altre soluzioni microfoniche.

Relatori:

  • Utilizzare gli altoparlanti integrati per i dispositivi che ne sono dotati. Per altri dispositivi, consigliamo altoparlanti stereo di buona qualità posizionati accanto al visualizzazione della presentazione e il display del presentatore remoto nella parte anteriore della stanza.

Cisco controller touch

Limitazioni di allestimento della sala briefing

La configurazione della sala briefing non supporta questa funzionalità:

  • Audio direzionale

  • Aggancia alla lavagna

Esempi di disposizione delle stanze

Questi diagrammi mostrano esempi di come disporre schermi, telecamere e microfoni e dove posizionare le persone per ottenere la migliore esperienza possibile.

Stile di disposizione della sala briefing

Stile di disposizione della sala briefing

Collegare i cavi

Collegare le telecamere e gli schermi al dispositivo come mostrato negli schemi. Seguendo il diagramma si garantisce che le configurazioni inviate automaticamente al dispositivo quando si seleziona il modello di tipo di sala briefing corrispondano alla configurazione effettiva della sala.

Board Pro G2

La fotocamera integrata del dispositivo è la telecamera del pubblico.

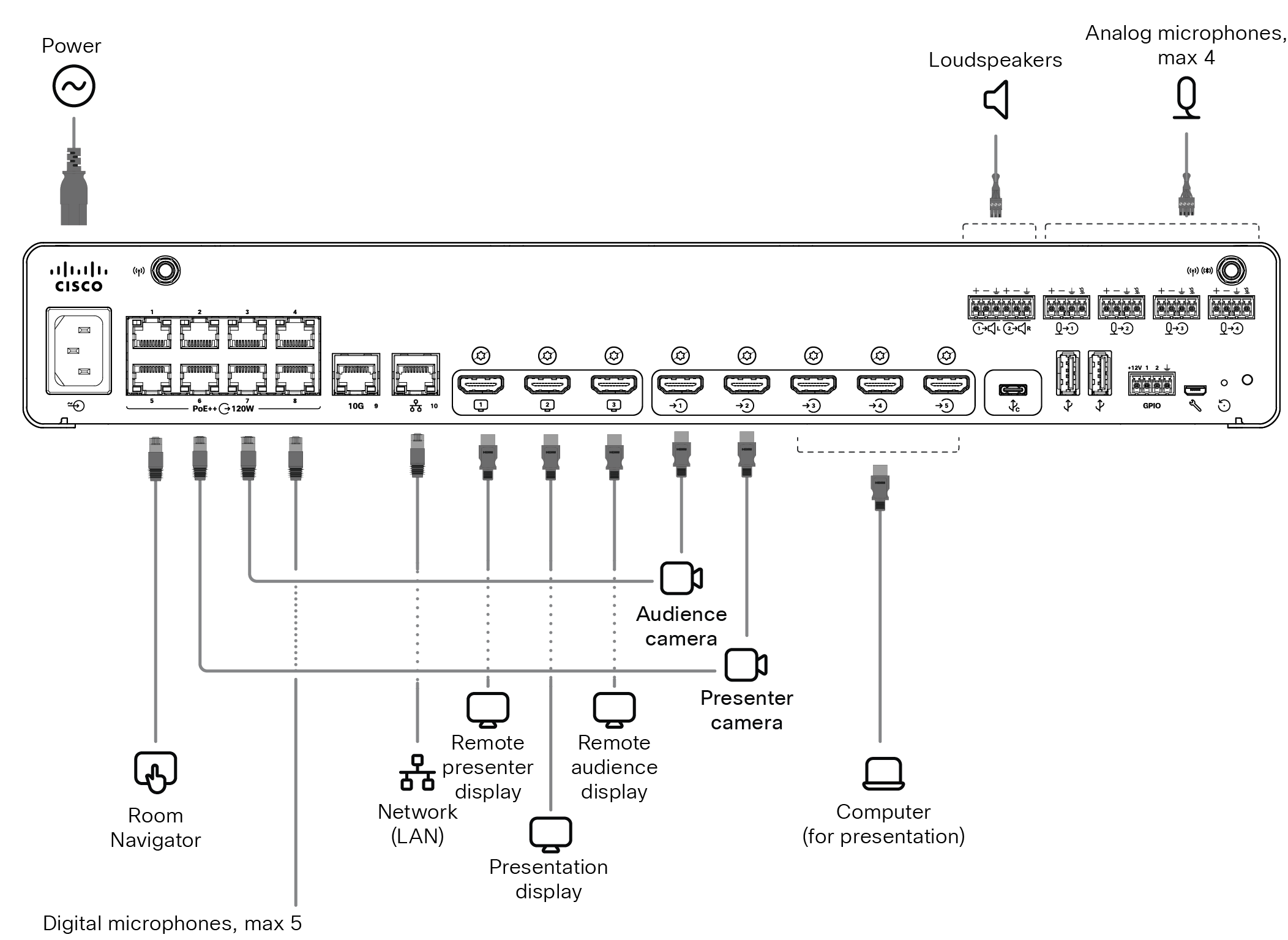

Codec Pro

Se il telecamera del pubblico è una telecamera SpeakerTrack 60, collegala sia agli ingressi 1 che 2 della telecamera (HDMI) sul codec.

Camera 70 Singola G2 e Camera 70 Doppia G2

Mantenere tutti i cavi pre-collegati, tra cui i cavi per videocamere e schermi integrati, così come si presentano quando vengono forniti dalla fabbrica. È sufficiente collegare schermi esterni e videocamere.

Schermi e videocamere esterni:

  • Visualizzazione del pubblico remoto (per la stanza 70 Single G2 e la stanza 70 Dual G2)

  • Visualizzazione della presentazione (per la stanza 70 Singola G2)

  • Telecamera del presentatore (per la stanza 70 Single G2 e la stanza 70 Dual G2)

Equalizzatore codec

Connecting cables to Codec EQ

Room Kit EQX

Connecting cables to Room Kit EQX

Mantenere tutti i cavi pre-collegati, tra cui i cavi per videocamere e schermi integrati, così come si presentano quando vengono forniti dalla fabbrica. È sufficiente collegare schermi esterni e videocamere.

Schermi e videocamere esterni:

  • Visualizzazione del pubblico remoto

  • Telecamera del presentatore

Room Bar Pro

Connecting cables to Room Bar Pro

La fotocamera integrata del dispositivo è la telecamera del pubblico.

Configurare il dispositivo

Ti consigliamo di trovarti nella stessa stanza quando allestisci la sala briefing. Altrimenti sarà difficile configurare correttamente PresenterTrack.

1

Utilizzare il controller touch per interrompere la condivisione del video da telecamera del presentatore. È importante che il video dal telecamera del presentatore non viene visualizzato su nessuna schermata durante l'impostazione della sala briefing.

2

Dalla vista del cliente in https:/​/​admin.webex.com, vai alla pagina Dispositivi e fai clic sul tuo dispositivo nell'elenco. In Supporto, fare clic su Controlli dispositivi locali per avviare l'interfaccia Web del dispositivo locale.

Se hai configurato un utente amministratore localmente sul dispositivo, puoi accedere direttamente all'interfaccia Web del dispositivo. Basta aprire un browser Web e digitare https://<device ip o hostname>.

3

Andare su Impostazioni, aprire Configurazioni Tab, passare alla sezione Video > Input > Connector 3 e impostare quanto segue:

  • Tipo sorgente ingresso: videocamera

  • Selezione presentazione: manuale

  • Qualità: movimento

  • Visibilità: mai

  • Modalità controllo videocamera: On (attiva)

Fare clic su Salva per rendere effettive le modifiche.

4

Vai a Impostazioni, apri Audio e Video Tab e fai clic su Traccia relatore. Quindi, seguire le istruzioni sulla pagina Web per configurare la funzione PresenterTrack. Questa funzionalità consente alla videocamera di seguire il relatore mentre si muove sul palco.

5

Andare su Impostazioni, aprire Configurazioni Tab e passare a Videocamere > PresenterTrack > PresenterDetectedStatus. Quindi, scegliere se abilitare (impostazione predefinita) o disabilitare il passaggio automatico tra la modalità relatore locale e la modalità relatore remoto . Indipendentemente da questa impostazione, la modalità sala non cambia automaticamente quando è attiva la modalità discussione .

Fare clic su Salva per rendere effettive le modifiche.

6

Vai su Impostazioni e apri Tipi di stanzaTab. Quindi, fai clic sulla miniatura del briefing per eseguire il push della configurazione corrispondente al dispositivo.

Passaggio da una modalità sala all'altra

Il passaggio da una modalità di sala all'altra (relatore locale, relatore remoto, discussione), il che implica che le sorgenti di ingresso della videocamera e i layout dello schermo remoto e locale vengono modificati, può essere effettuato in due modi:

  • Manualmente, utilizzando i pulsanti sul controller touch.

  • Automaticamente, in base a chi stia parlando e al fatto che il relatore sia presente o meno sul palco. Il passaggio automatico avviene solo tra la modalità relatore locale e la modalità relatore remoto . La modalità sala non cambia automaticamente se la modalità corrente è una discussione. È possibile disabilitare tutte le commutazioni automatiche impostando Cameras PresenterTrack PresenterDetectedStatus su Disabled.

    La commutazione automatica è supportata solo quando la funzione PresenterTrack è abilitata (Cameras PresenterTrack Enabled impostato su True).

Il passaggio automatico implica quanto segue:

  • Il dispositivo passa alla modalità relatore locale quando viene rilevata una persona nell'area di attivazione di PresenterTrack.

  • Il dispositivo passa alla modalità relatore remoto quando il relatore locale, di cui viene tenuta traccia, lascia la scena.

  • Se qualcuno del pubblico locale pone una domanda quando il dispositivo è in modalità relatore locale, il dispositivo invia un video a schermo diviso che mostra sia il relatore che la persona che pone la domanda. Questo comportamento richiede una videocamera Quad Camera o SpeakerTrack 60 come videocamera del pubblico e che il monitoraggio degli altoparlanti sia attivato.
