이 기능의 설정 및 사용은 다른 장치에 다른 기능이 있기 때문에 다양합니다. 귀하의 장치는 다음 카테고리 중의 하나에 있습니다.

  • 전체 USB-C 지원: Desk, Desk Pro, Desk Mini, Board Pro, Board Pro G2, Room Kit EQ, 회의실 키트 EQX, 회의실 바, 회의실 바 Pro

  • 제한적인 USB-C 지원: Room Kit Mini

  • USB-C 지원 없음: Codec Plus, Codec Pro, Room Kit, Room 55, Room 70 Single 및 Room 70 G2 Single and Dual

이 카테고리에 있는 장치에는 USB-C 커넥터가 있으며, 노트북의 콘텐츠를 USB-C 연결에서 장치로 공유할 수 있습니다. 데스크 허브는 고급 웹 카메라로 사용될 때 최대 720p 비디오를 지원합니다. 다른 장치는 이 모드에서 최대 1080p 비디오를 지원합니다.

노트북을 연결하고 입력 소스를 선택

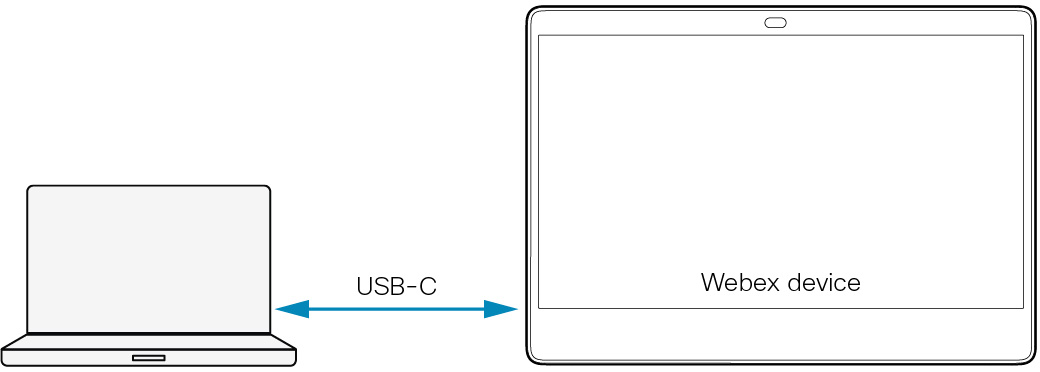

USB-C 케이블을 사용하여 노트북을 장치에 연결합니다.

  1. (선택 사항, 터치 컨트롤러가 있는 장치에 대해서만) 터치 컨트롤러에서 노트북에서 통화 를 탭하면 다음에 실행할 작업을 안내합니다. 이 단계를 건너뛰는 경우, 3단계에서 장치를 카메라 소스로 선택하면 노트북에서 통화 앱이 장치에서 자동으로 열립니다.

  2. 노트북을 장치의 USB-C 소켓에 연결합니다.

  3. 노트북 미팅 앱을 열고 카메라, 마이크 및 스피커의 소스로 장치를 선택합니다.

    이제 노트북에서 미팅에 전화하거나 참여할 준비가 완료되었습니다.

회의실 표시줄에 연결된 디스플레이가 없거나, 회의실 표시줄의 비디오 입력 커넥터 2 PresentationSelection 이 수동으로 설정된 경우, 회의실 표시줄을 라우드스피커 출력으로 선택하면 회의실 표시줄의 라우드스피커를 통해 노트북 오디오가 들리지 않게 됩니다. USB-C를 통해 전달되는 노트북의 오디오가 DisplayPort Alt-Mode 비디오 출력에 통합되어 있기 때문입니다. 결과적으로, 노트북 화면이 회의실 표시줄의 연결된 디스플레이에서 공유되고 있을 때 오디오가 회의실 표시줄의 스피커를 통해 재생됩니다. 노트북 앱에서 미팅에 참여하기 전에 HDMI 디스플레이가 회의실 바에 연결되어 있는지 확인하고 노트북 화면을 공유하십시오.

통화 중 동작

노트북 미팅 앱에서 언제든지 마이크를 음소거할 수 있습니다. 장치에서 음소거할 수 있는지 여부는 관리자가 장치를 설정한 방법에 따라 결정됩니다. 장치 및 노트북 음소거 표시기가 동기화되지 않습니다. 자세한 내용은 관리자용 섹션을 참조하십시오.

노트북에서 비디오 미 팅에 있는 경우, 장치는 방해하지 말기 모드입니다. 이 모드를 사용할 때 장치에 걸러오는 다른 통화는 수신하지 않습니다. 오디오 전용 미팅에서 장치가 방해하지 않도록 모드가 아닌 경우.

장치 UI에서 카메라 제어, 볼륨 조절, 배경 소음 제거 및 오디오 품질을 최적화할 수 있습니다. 카메라를 사용하는 경우 카메라 조명 표시기가 켜진 것입니다. 랩탑 미팅 앱은 통화의 연결을 끊는 것을 포함하여 나머지 미팅을 제어합니다.

관리자의 경우

  • 장치에서 오디오 음소거: 사용자는 노트북 미팅 앱에서 언제든지 마이크를 음소거할 수 있습니다. 관리자는 사용자가 장치에서 음소거할 수 있는지(터치 컨트롤러 또는 장치에 연결된 마이크 포함) 결정할 수 있습니다. 오디오 > 마이크 > UsbPassthrough > 음소거 버튼 구성을 다음과 같이 설정합니다.

    • 비활동: 사용자는 노트북 미팅 앱에서만 음소거할 수 있음(Desk 시리즈에 대한 기본 동작)

    • 활성: 사용자는 장치 및 노트북 미팅 앱 모두에서 음소거할 수 있음(다른 제품에 대한 기본 동작)

    단, 장치 및 미팅 앱 음소거 표시기는 동기화되지 않기 때문에 장치에서 음소거를 허용하는 경우에 몇 가지 부작용이 있습니다.

    • 사용자가 랩탑 미 팅 앱에서 자신을 음소거하는 경우, 장치의 마이크 LED는 음소거 색상으로 변경되지 않습니다.

    • 사용자가 장치에서 자신을 음소거하는 경우, 통화에 있는 다른 참가자는 해당 참가자가 음소거된 것을 알림을 보지 않습니다.

    • 사용자가 노트북 미팅 앱에 대한 마이크 소스로 장치를 선택하는 것을 잊어버린 경우, 앱은 노트북 마이크를 사용합니다. 이러한 경우, 장치의 마이크 LED는 빨간색(음소거 색상)일 수 있으며, 오디오는 음소거되지 않습니다 .

이 카테고리에 있는 장치에는 USB-C 커넥터가 있지만, 노트북의 콘텐츠를 USB-C 연결에서 장치로 공유할 수 없습니다. HDMI 콘텐츠 공유 연결해야 합니다. 고급 웹 카메라로 사용될 때 장치는 최대 1080p 비디오를 지원합니다.

노트북을 연결하고 입력 소스를 선택

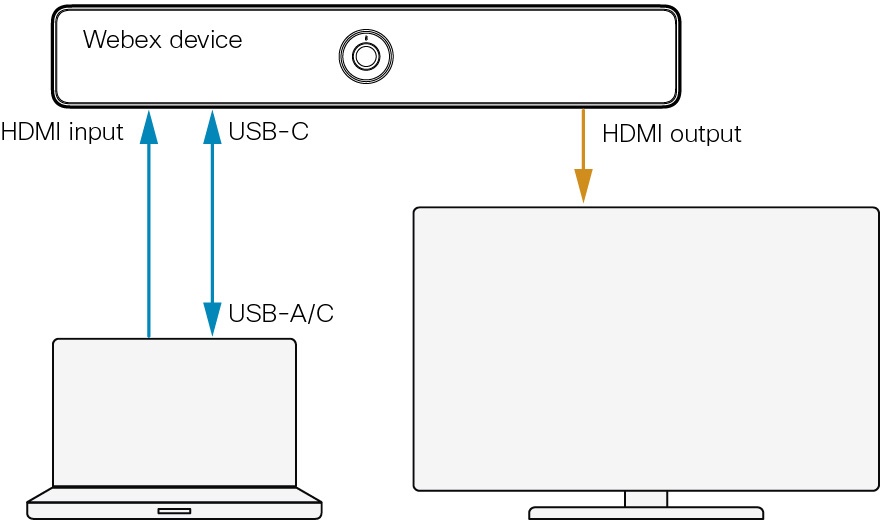

USB-C 및 HDMI 케이블을 사용하여 노트북을 장치에 연결합니다.

  1. 노트북을 장치의 USB-C 소켓에 연결합니다.

  2. 장치의 HDMI 입력에서 프리젠테이션 케이블을 노트북에 연결합니다.

  3. 노트북 미팅 앱을 열고 카메라, 마이크 및 스피커의 소스로 장치를 선택합니다.

    장치는 두 개의 라우드스피커 옵션으로 나타납니다. 하나는 HDMI 연결입니다. 다른 하나는 USB-C 연결입니다.

이제 노트북에서 미팅에 전화하거나 참여할 준비가 완료되었습니다.

통화 중 동작

노트북 미팅 앱에서 언제든지 마이크를 음소거할 수 있습니다. 장치에서 음소거할 수 있는지 여부는 관리자가 장치를 설정한 방법에 따라 결정됩니다. 장치 및 노트북 음소거 표시기가 동기화되지 않습니다. 자세한 내용은 관리자용 섹션을 참조하십시오.

노트북에서 미 팅에 있는 경우, 장치는 항상 방해하지 말기 모드입니다. 따라서 귀하의 장치로 걸러오는 다른 통화는 수신하지 않습니다.

장치 UI에서 카메라 제어, 볼륨 조절, 배경 소음 제거 및 오디오 품질을 최적화할 수 있습니다. 카메라를 사용하는 경우 카메라 조명 표시기가 켜진 것입니다. 랩탑 미팅 앱은 통화의 연결을 끊는 것을 포함하여 나머지 미팅을 제어합니다.

관리자의 경우

  • 장치에서 오디오 음소거: 기본값으로, 사람은 미팅 앱 및 장치에서 모두 마이크를 음소거할 수 있습니다. 두 경우 모두, 다른 참가자에게 오디오가 발송되지 않습니다. 단, 장치 및 미팅 앱 음소거 표시기가 동기화되지 않는 경우, 일부 영향을 미치게 됩니다.

    • 사용자가 랩탑 미 팅 앱에서 자신을 음소거하는 경우, 장치의 마이크 LED는 음소거 색상으로 변경되지 않습니다.

    • 사용자가 장치에서 자신을 음소거하는 경우, 통화에 있는 다른 참가자는 해당 참가자가 음소거된 것을 알림을 보지 않습니다.

    • 사용자가 노트북 미팅 앱에 대한 마이크 소스로 장치를 선택하는 것을 잊어버린 경우, 앱은 노트북 마이크를 사용합니다. 이러한 경우, 장치의 마이크 LED는 빨간색(음소거 색상)일 수 있으며, 오디오는 음소거되지 않습니다 .

    이 구성을 비 활성으로 설정하여 장치에서 음소거를 비활성화합니다. 오디오 > 마이크 및 >사용자 > 설정하십시오.

  • 통화 서비스 등록: 노트북 통화에 대해 장치를 사용하기 위해 통화 서비스(클라우드 또는 on-프레미스)에 장치를 등록하지는 않습니다. 첫 번째 설정에서 등록을 건너뛰는 경우, 나중에 Cisco로 다시 돌아가서 장치를 등록할 수 있습니다. 설정 으로 이동 하고 장치 활성화 를 선택합니다.

    장치가 장치에 등록된 경우, 기본값으로 전체 UI를 통화 서비스. 장치가 등록되지 않은 경우, UI는 이에 따라 사용자 정의됩니다. 동작, UserInterface 또는 WebcamOnlyMode를 변경하려면 > 구성을하십시오.

이 카테고리에 있는 장치에는 USB-C 커넥터가 없습니다. 따라서 HDMI-TO-USB 변환기는 장치의 HDMI 출력 중 하나에 연결되어야 합니다. USB와 HDMI 케이블을 모두 랩탑에 연결합니다.

이 기능은 사용 가능한 HDMI 출력이 없기 때문에 Board 55/55S/70/70S/85S, Room 55 Dual, Room 70 Dual, Room 70 Panorama 및 Room Panorama에서 사용할 수 없습니다.

노트북을 연결하고 입력 소스를 선택


노트북을 USB 케이블로 HDMI-USB 컨버터에 연결하고 HDMI 케이블을 사용하여 장치에 연결합니다.

  1. 노트북 에서 통화 를 탭하여 노트북 앱에서 통화를 여 는 중입니다.

  2. HDMI-TO-USB 변환기의 USB 소켓에 노트북을 연결합니다.

  3. 장치의 HDMI 입력에서 프리젠테이션 케이블을 노트북에 연결합니다.

  4. 노트북 미팅 앱을 열고 카메라 및 마이크에 대한 소스로 HDMI-TO-USB 변환기 를 선택합니다. 장치를 라우드스피커의 소스로 선택하십시오.

    참고: HDMI-USB 변환기를 마이크 소스로 선택하지 않는 경우, 미팅 앱은 대신 노트북 마이크를 사용합니다. 이러한 경우, 장치 또는 외부 마이크의 음소거 버튼은 영향을 하지 않습니다.

이제 노트북에서 미팅에 전화하거나 참여할 준비가 완료되었습니다.

통화 종료

  1. 노트북에서 미팅을 종료합니다.

  2. 또한, 장치에서 연결 끊 기를 탭하여 노트북 앱에서 통화를 닫 습니다.

    노트북 앱에서 통화를 닫 지 않는 경우, 장치는 일반 모드로 돌아가지 않습니다. 장치는 방해 하지 말기 모드에 머무고, 전화를 수신할 수 없습니다. 대기 모드로 입장하지 않고, 소프트웨어 업그레이드를 수신하지 않습니다.

통화 중 동작

노트북 미팅 앱에서 언제든지 마이크를 음소거할 수 있습니다. 장치 및 외부 마이크에서 음소거할 수 있는지 여부는 관리자가 장치를 설정한 방법에 따라 결정됩니다. 장치 및 노트북 음소거 표시기가 동기화되지 않습니다. 자세한 내용은 관리자 및 설치자 섹션을 참조하십시오.

장치 UI에서 카메라 제어, 볼륨 조절, 배경 소음 제거 및 오디오 품질을 최적화할 수 있습니다. 카메라를 사용하는 경우 카메라 조명 표시기가 켜진 것입니다. 노트북 미팅 앱이 나머지를 제어합니다.

노트북으로부터 의 통화 앱이 최소화된 경우에도 장치에서 활동하고 있는 경우, 장치는 항상 방해하지 말기 모드로 설정됩니다. 따라서 노트북에서 미팅에 있는 동안 장치로 걸이는 전화를 수신하지 않습니다.

관리자 및 설치의 경우

  • HDMI-TO-USB 변환기 추가: HDMI-USB 변환기(캡처 장치라고도 함)를 장치의 HDMI 출력 중 하나에 연결합니다(그림 참조). Inogeni 4KX-PLUS 변환기 테스트를 통과했습니다. 다른 사용자도 사용할 수 있습니다.

  • 카메라, 화면 및 기타 주변기기: 장치에 통합된 카메라 또는 화면이 없는 경우, 평상시처럼 장치에 연결합니다(노란색 화살표). 터치 컨트롤러 및 기타 주변기기를 평상시처럼 추가합니다.

  • 다음 기능을 활성화합니다. 이 구성을 True, 비디오 > 출력 > HDMI > 통과 > 허용됨으로 설정합니다. 이는 UI에 노트북에서 전화 버튼을 추가합니다. 이 기능을 사용하려면 장치에서 RoomOS 11 UI 환경을 실행해야 합니다.

  • 장치 또는 외부 마이크에서 오디오 음소거: 기본값으로, 사람은 미팅 앱 및 장치 및 외부 마이크 모두에서 마이크를 음소거할 수 있습니다. 두 경우 모두, 다른 참가자에게 오디오가 발송되지 않습니다(HDMI-USB 변환기는 마이크 소스인 경우). 단, 장치 및 미팅 앱 음소거 표시기가 동기화되지 않는 경우, 일부 영향을 미치게 됩니다.

    • 사용자가 랩탑 미 팅 앱에서 자신을 음소거하는 경우, 장치의 마이크 LED 및 외부 마이크는 음소거 색상으로 변경되지 않습니다.

    • 사용자가 장치 또는 외부 마이크에서 자신을 음소거하는 경우, 통화에 있는 다른 참가자는 음소거된 것을 알림을 보지 않습니다.

    • 사용자가 HDMI-TO-USB 변환기 옵션을 마이크 소스로 선택하는 것을 잊은 경우, 오디오가 음소거되지 않는 동안 장치의 마이크 LED 및 외부 마이크가 빨간색(색상 음소거)으로 표시될 수도 있습니다. 이는 미팅 앱에서 노트북 마이크를 사용하고 있기 때문에입니다.

    장치 및 외부 마이크에서 음소거를 비활성화하려면 이 구성을 비활성으로 설정하십시오. > 마이크 및 HdmiPassthrough > 음소거버튼을 > 설정하십시오.

  • HDMI-USB 변환기용 HDMI 출력을 설정: 기본적으로 장치는 HDMI-TO-USB 변환기용 가장 많은 수의 HDMI 출력을 사용하게 설정됩니다. 다른 HDMI 출력, 비디오 > 출력 및 HDMI > 통과 연결로 > 이 > 이 구성 을 사용하여 구성을 적용합니다. 이러한 경우, 모니터 역할이 올바른지 확인하십시오. Video > Output > Connector[n] > 확인하십시오.

  • 모니터 수 설정: 외부 전원 공급 장치가 포함된 HDMI-USB 변환기가 있고 연결된 화면이 없는 경우, 이 구성으로 장치의 화면 수를 수동으로 설정합니다. 비디오 > 모니터. 불일치는 장치에서 미팅에 참여할 때 레이아웃 문제를 제공합니다.

  • 노트북 앱에서 통화를 자동으로 닫을지 선택합니다. 기본적으로 노트북에서 통화 앱은 120분 후에 자동으로 닫힙니다. 다음 구성을 사용하여 기본 작동에서 변경합니다.

    • 비디오 > 출력 > HDMI > 통과 > 자동 연결 > 활성화됨: True (자동으로 닫기) / False (수동으로 닫을 때까지 열려 있음).

    • 비디오 > 출력 > HDMI > 통과 > 자동 연결 > 지연: 닫기 전의 시간(분)입니다.

  • Codec Pro 및 Room 70 G2용 고급 오디오 설정:오디오 > 출력 > ConnectorSetup 구성을 자동에 유지할 것을 권장합니다. 룸 설정에서 수동 으로 요구하는 경우, 오디오 콘솔(권장되는) 또는 API 명령어를 사용하여 수동으로 마이크 통과 연결 설정을 합니다.
