Ao conectar um computador diretamente à porta de manutenção do Quadro, você tem acesso a algumas informações de inicialização, registros e a API do Quadro. Todos eles são úteis para solucionar problemas.

Os modelos de placa possuem diferentes tipos de portas de manutenção com diferentes capacidades e comportamento.

Estas placas têm uma porta de manutenção micro-USB. Você pode conectar diretamente às CPUs principal e de câmera através dessa porta.

1

Conecte um cabo USB de um computador à porta micro-USB na placa.

Você verá dois dispositivos USB para porta serial. Os nomes dependem do sistema operacional do PC. Em Linux, você verá normalmente /dev/ttyUSB0 para câmera e /dev/ttyUSB1 para principal.

Estas portas estão conectadas à interface serial nativa (UART) nas duas CPUs. Elas mostram tudo o que é impresso pelo sistema para esta porta, incluindo logs do carregadores de inicialização.

A taxa de transmissão é 115200 bps.

2

Inicie sessão com as credenciais de administrador quando você receber o prompt de início de sessão após a conclusão da inicialização. Você só poderá fazer iniciar sessão na CPU principal e não na CPU de câmera. Após ter iniciado sessão, você terá acesso à API da placa.

Se tiver efetuado a redefinição das configurações de fábrica da sua placa, o início de sessão é admin com uma senha vazia.

Estas placas têm uma porta USB-A que oferece alguns recursos de manutenção. Não há nenhuma conexão serial para a CPU principal nessas placas. Você tem somente uma interface serial virtual em cima da USB. Isso significa que o computador não consegue ver a placa, a menos que ela esteja quase totalmente operacional.

1

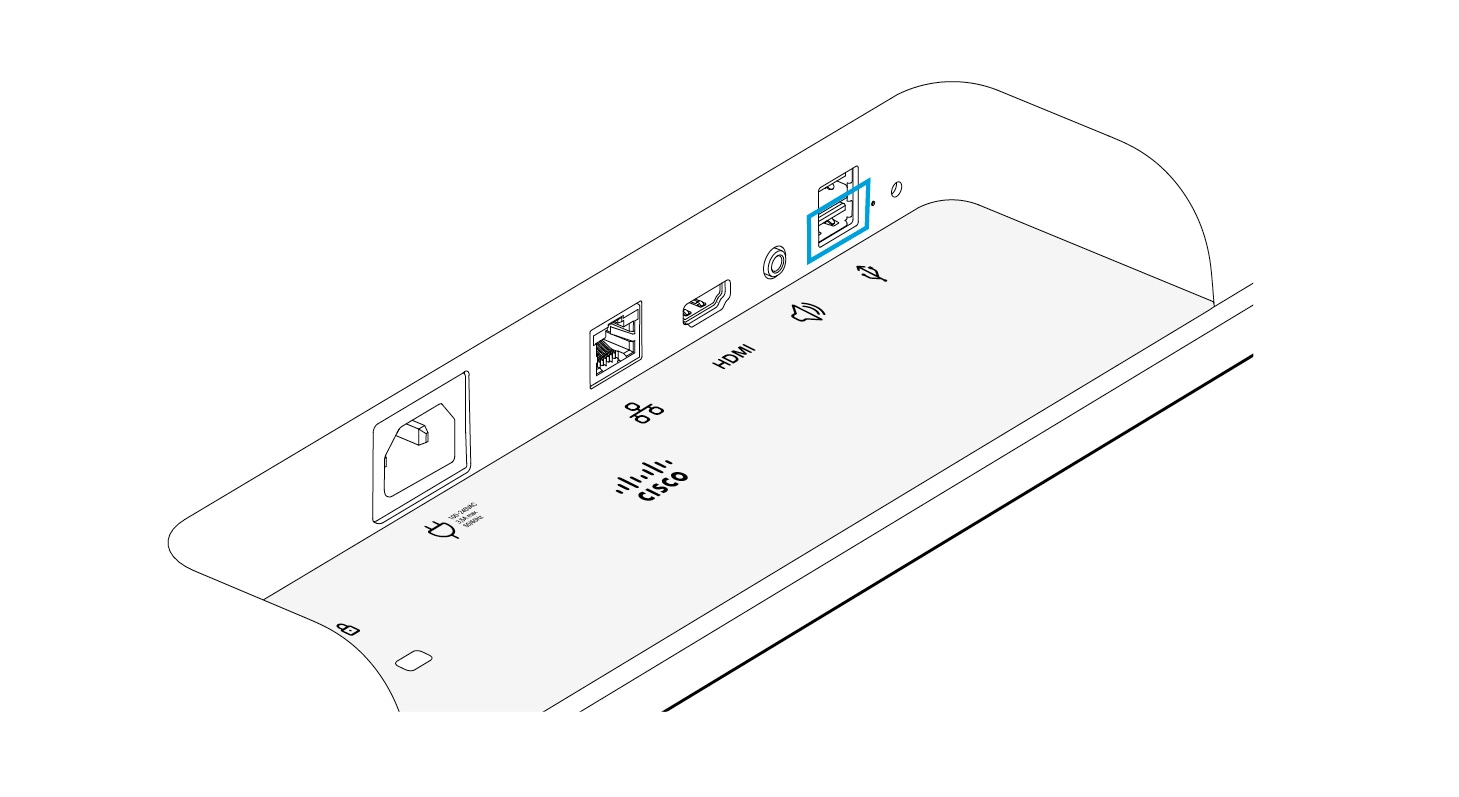

Conecte um cabo USB do computador à porta USB-A na placa.

No Webex Board 55, use a porta USB mais próxima ao painel.

2

Ligue a placa.

Agora, você verá a porta serial virtual no computador. Seu nome depende do sistema operacional do PC. Em Linux, você verá normalmente /dev/ttyACM0.

A taxa de transmissão é 115200 bps.



Se você ligar a placa antes de conectar o computador, o computador não poderá ver a placa.
3

Inicie sessão com as credenciais de administrador quando você receber o prompt de início de sessão. Após ter iniciado sessão, você terá acesso à API da placa.

Se tiver efetuado a redefinição das configurações de fábrica da sua placa, o início de sessão é admin com uma senha vazia.
